Koja je metoda podešavanja količine zraka centrifugalnog linijskog ventilatora?

Ako ste ovdje, velike su šanse da imate centrifugalni inline kanalni ventilator i primijetili ste da puše prejako (ili nedovoljno) - ili ste možda na tržištu za njega i želite znati kako ćete podesiti protok zraka nakon što ga instalirate. Kao dobavljača ovih ventilatora, stalno me pitaju o prilagodbi volumena zraka: to je jedan od onih praktičnih detalja koji mogu "meh" ventilaciju pretvoriti u nešto što stvarno odgovara vašem prostoru. Razložimo ovo jednostavnim izrazima bez žargona, pokrivajući najčešće metode, kada ih koristiti i zašto neke rade bolje od drugih u različitim scenarijima.

Prvo, postavimo scenu:centrifugalni inline kanalski ventilatoripovucite zrak paralelno s osovinom i izgurajte ga okomito, zbog čega su izvrsni za kretanje zraka kroz uske kanale, bučne prostore ili područja gdje vam je potreban stalni pritisak. Njihov dizajn ih čini korak naprijed u odnosu na aksijalne ventilatore za dulje kanale ili veći statički tlak, ali taj isti dizajn znači da podešavanje volumena zraka nije samo okretanje prekidača - postoje posebni načini da se to učini bez trošenja energije ili oštećenja motora.

Počnimo s najjednostavnijom metodom: vanjskim prigušivačima kanala. To su jednostavni, obično ručni ventili koje instalirate u kanal neposredno prije ili iza ventilatora, a njihovo uvrtanje otvara ili zatvara put zraka kako bi se ograničio protok. Vidim da se ovo često koristi u stambenim objektima, na primjer kada vlasnik kuće želi manje ispušnih plinova iz kupaonice ili više zraka u određenu prostoriju. Trik je u tome da ga ne zatvorite do kraja - to dovodi do prevelikog povratnog pritiska na ventilator, što može s vremenom pregrijati motor. To je brzo rješenje, ali ne i najpreciznije, pa ako vam je potreban dosljedan, stabilan protok zraka, poželjet ćete nešto podesivije dugoročno. Ako ovo uparujete s ventilatorom za posebne potrebe ventilacije, poput skandinavskog rekuperatorskog WC-a, možda ćete potražiti kompatibilni inline ventil. Na primjer, naš inline ventilator ispušni ventil za skandinavski Rekuperator WC ventilaciju s pozitivnim tlakom (ovdje je ta poveznica: /inline-duct-fans/inline-fan-exhaust-air-valve-for-scandinavian.html) dizajniran je za besprijekoran rad s našim centrifugalnim inline ventilatorima, tako da se ne morate brinuti oko neusklađenih dijelova. To je jednostavan dodatak, savršen za korisnike koji žele ručno upravljanje bez petljanja s unutrašnjosti ventilatora.

Sljedeće:motorkontrola brzine. Ovdje se događa velika prilagodba, a to je i energetski najučinkovitija metoda. Većina centrifugalnih inline kanalskih ventilatora ovih dana koristi EC (elektronički komutirane) motore, koji su puno učinkovitiji od starih AC modela i imaju ugrađene mogućnosti kontrole brzine. Možete nabaviti regulator promjenjive brzine, obično spojen na ventilator i montiran na zid ili blizu jedinice, koji vam omogućuje povećanje ili smanjenje količine zraka u malim koracima - poput prelaska s niske za tihu noćnu ventilaciju na visoku za zagušljivu praonicu. Puno govorim o EC motorima jer su oni budućnost, a naša linija to odražava. Na primjer, naš 100 mm EC Strong Wind Duct Fan Energy Saving Quiet Duct Fan za pročistač zraka (link ovdje: /inline-duct-fans/100mm-ec-strong-wind-duct-fan-energy-saving.html) ima ugrađeni regulator brzine, tako da vam čak nije potreban dodatni upravljač - samo okrenite kotačić ili koristite daljinski upravljač, ovisno o modelu. Ovo je moja preporuka za većinu ljudi jer vam omogućuje fino podešavanje protoka zraka bez rizika od povratnog tlaka i smanjuje troškove električne energije kada ventilator radi na nižim brzinama. Kvaka? Morate provjeriti je li vaš regulator brzine kompatibilan s tipom motora vašeg ventilatora. Kombinacija EC ventilatora sa starim AC regulatorom dovest će do čudnih, nedosljednih performansi, stoga uvijek provjerite specifikacije prije kupnje.

Zatim tu je podrezivanje impelera - čekajte, to zvuči tehnički, ali ostanite pri meni. Impeler je rotirajući dio unutar centrifugalnog ventilatora koji pokreće zrak, a njegovo podrezivanje (pažljivo) znači rezanje male količine rubova kako bi se smanjila količina zraka. Ovo je naprednija metoda, koju obično provodi profesionalni instalater ili HVAC tehničar, jer zahtijeva precizna mjerenja kako bi se izbjeglo izbacivanje ventilatora iz ravnoteže. Uglavnom se koristi u komercijalnim postavkama gdje je ventilator predimenzioniran za kanal - kao da ste kupili veliki centrifugalni ventilator zainformatička sobai pokreće puno više zraka nego što je prostoru potrebno. Na primjer, naš 250 mm 115 V EC kanalski ventilator za jak vjetar za hlađenje računalne sobe (pogledajte ga ovdje: /inline-duct-fans/250mm-115v-ec-duct-fan-strong-wind-duct-fan.html) popularan je za sobe s poslužiteljima, ali ponekad instalateri skraćuju impeler ako je sustav kanala manji od prvobitno planiranog. Ovdje je ključno da skrežete samo malu količinu - više od nekoliko milimetara i riskirate oštećenje ventilatora ili ga učinite bučnim. To nije nešto što preporučujem kućnim majstorima, ali to je uobičajeni trik u kutiji s alatima profesionalaca za postizanje točnog protoka zraka u prilagođenim postavkama.

Druga metoda je podešavanje komponenti ulaza ili izlaza. Čekati,centrifugalni ventilatoriimaju ulaz (gdje zrak ulazi) i izlaz (gdje izlazi), a izmjena bilo kojeg može promijeniti protok zraka. Za ulaz, neki ventilatori imaju prigušivač ili podesivi ovratnik koji vam omogućuje otvaranje ili zatvaranje ulazne točke zraka, slično prigušivaču kanala, ali na samom ventilatoru. Izlaz je složeniji - promjena veličine kanala ili dodavanje zavoja može utjecati na količinu zraka koju ventilator gura, ali to se više odnosi na dizajn sustava nego na podešavanje samog ventilatora. Ako gradite prilagođenu postavku s našim 160 mm EC in Line Duct Fan centrifugalnim ventilatorom za evaporativni hladnjak zraka (link ovdje: /inline-duct-fans/160mm-ec-in-line-duct-fan-centrifugal-fan-for.html), na primjer, podešavanje ulaza je brz način za podešavanje protoka zraka bez dodatnih dijelova, samo pazite da ne ograničite ulaz previše - to će uzrokovati ventilator radi više nego što treba, trošeći energiju.

Razgovarajmo sada o industrijskim primjenama jer centrifugalni inline kanalni ventilatori nisu samo za kupaonice i spavaće sobe. Ako imate skladište, proizvodni prostor ili veliki ventilacijski sustav, trebat će vam robusnije metode prilagodbe. Tu je naš 100mm-315mm EC AC DC InlineCentrifugalni ventilator unazadDolazi s industrijskim kanalskim centrifugalnim ventilatorom (link: /inline-duct-fans/100mm-315mm-ec-ac-dc-inline-backward.html). Ovi su ventilatori napravljeni za teške uvjete rada i često podržavaju napredne metode upravljanja poput PID regulatora ili integracije sa sustavima upravljanja zgradom (BMS). To znači da ih možete programirati za automatsku prilagodbu količine zraka na temelju čimbenika kao što su temperatura, razina CO2 ili vlažnost - vrlo korisno za industrijske prostore gdje se potrebe za ventilacijom mijenjaju tijekom dana. Na primjer, tvornica može raditi punom snagom tijekom radnog vremena i vratiti se noću, a ovi ventilatori to mogu učiniti bez da itko mora išta ručno podešavati. To je više investicija, ali se isplati u dugoročnim uštedama energije i dosljednim performansama.

Čekaj, također bih trebao spomenuti pogrešku koju ljudi rade cijelo vrijeme: pokušavaju podesiti centrifugalni ventilator na isti način na koji bi prilagodili aksijalni ventilator. Aksijalni ventilatori (oni koje stavljate u prozor) imaju drugačiji dizajn, a njihove metode podešavanja (poput nagiba lopatica) ne rade za centrifugalne modele. Centrifugalni ventilatori oslanjaju se na statički tlak za kretanje zraka, tako da će metode koje se petljaju s pritiskom utjecati na protok zraka više nego što mislite. Na primjer, ako pokušate sami saviti lopatice ventilatora - što neki ljudi rade na jeftinim aksijalnim ventilatorima - na kraju ćete izbaciti impeler iz ravnoteže, učiniti ventilator bučnim i čak mu skratiti vijek trajanja. Uvijek se držite metoda o kojima smo govorili: prigušivači, kontrola brzine, profesionalno podrezivanje impelera ili podešavanje ulaza.

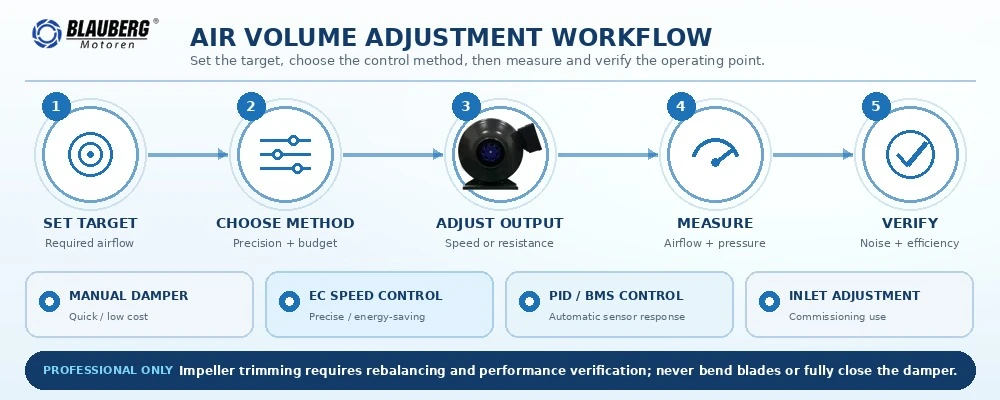

Razdvojimo kada koristiti koju metodu da vam ovo olakšamo:

• Ako vam je potrebna brza prilagodba s malim naporom za mali stambeni ili laki poslovni prostor: odaberite prigušivač kanala ili naš inline ispušni ventil ako odgovara vašem postavu. Tehnika nije potrebna, samo okreni i kreni.
•
• Ako želite preciznost i energetsku učinkovitost:EC motorkontrola brzine je pravi put. Većina naših EC ventilatora dolazi s ovim ugrađenim, tako da ne morate tražiti dodatne dijelove.
•
• Ako se nalazite u komercijalnom ili industrijskom prostoru s promjenjivim potrebama ventilacije: napredna kontrola (poput BMS integracije za naše veće industrijske modele) dugoročno će vam uštedjeti vrijeme i novac.
•
• Ako imate preveliki ventilator za male kanale: Profesionalno podrezivanje impelera je vaš najbolji izbor - samo se pobrinite da angažirate nekoga tko zna što radi kako biste izbjegli štetu.
•

Kratka napomena io održavanju: podešavanje količine zraka nije stvar koja se postavlja i zaboravi. S vremenom nakupljanje prašine na impeleru ili cjevovodu može smanjiti protok zraka, stoga biste trebali redovito provjeravati ventilator i zaklopke. Ako primijetite da morate povećati brzinu kako biste dobili isti protok zraka, to je znak da je vrijeme za čišćenje ventilatora ili kanala. Naši EC ventilatori dizajnirani su za podnošenje malo prašine, ali redovito održavanje omogućit će da vaše metode podešavanja rade kako treba.

Na kraju dana, najbolja metoda prilagodbe volumena zraka ovisi o vašim specifičnim postavkama, prostoru i potrebama. Ako još uvijek niste sigurni koji je pravi za vas - ili ako želite saznati više o našim centrifugalnim inline kanalnim ventilatorima i kompatibilnim dijelovima za podešavanje - slobodno se obratite za nabavu i raspravu. Radili smo sa svima, od vlasnika kuća do upravitelja industrijskih pogona, i možemo vam pomoći odabrati pravi ventilator i metodu podešavanja koja točno odgovara vašim potrebama.

Reference

1. ASHRAE priručnik:HVAC sustavi i oprema, Poglavlje 21 – Ventilatori i distribucija zraka.
2. Cengel, YA i Cimbala, JM (2014). Mehanika fluida: Osnove i primjena (3. izdanje). Obrazovanje McGraw-Hill.
3. Tehnički podaci proizvođača za centrifugalne inline kanalske ventilatore i EC kontrolere motora.
4. Ministarstvo energetike SAD-a: Energetska učinkovitost i obnovljivi izvori energije, "Vodič za najbolje prakse za sustave ventilatora."
5. Standard 99-2020 komercijalnog udruženja za kretanje i kontrolu zraka (AMCA): Laboratorijske metode ispitivanja ventilatora za certificiranu aerodinamičku izvedbu.
