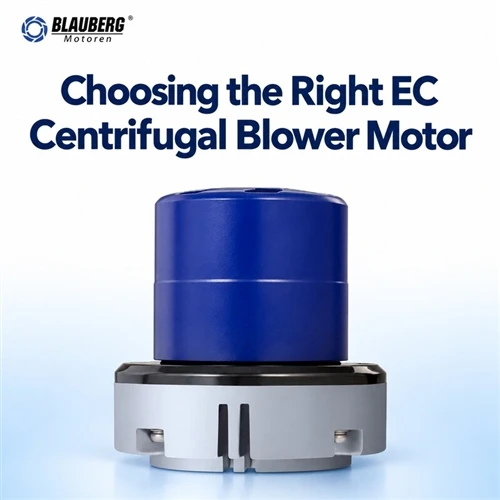

Kako odabrati pravi EC centrifugalni motor puhala za moj projekt?

Ako ste ikada zurili uHVACshema, dizajn industrijske ventilacije ili čak DIY projekt kvalitete zraka i zapitao se: "Čekaj, trebam li stvarno EC centrifugalni motor puhala za ovo?" nisi sam. Prodajem EC motore puhala više od 8 godina, a broj ljudi koji dođu do mog stola govoreći da su kupili pogrešan motor (preslab za taj posao ili trošeći toliko energije da su potrošili svoj proračun u 6 mjeseci) vrtoglavo je porastao. EC motori zvuče otmjeno, ali oni su samo radni konji koji pokreću sve, od klima uređaja na krovu vašeg ureda do izmjene zraka u čistim sobama u bolnici. Kvaka? Odabir pravog ne znači samo zgrabiti najveći na zalihi. Radi se o usklađivanju sa specifičnim potrebama vašeg projekta, a tu većina ljudi pogriješi.

Počnimo s osnovama: zašto EC umjesto starih AC motora koje su svi koristili desetljećima? AC motori su glasni, troše energiju kada ne rade punom snagom i teško ih je fino podesiti. EC (elektronički komutirani) motori? Oni su bez četkica, imaju ugrađene kontrole i mogu savršeno prilagoditi brzinu onome što vaš sustav treba. To znači niže račune za energiju, tiši rad i duži životni vijek - a sve je to važnije nego što mislite kada bi vaš projekt trebao trajati 10+ godina. Ali ovdje je stvar: nisu svi EC motori puhala jednaki. Jednom sam imao tipa koji je donio maleni motor od 120 W za skladište od 2000 kvadratnih stopa i pitao se zašto mu je strop uvijek vlažan od ustajalog zraka. ups Razmotrimo kako točno izbjeći tu pogrešku.

Prvo se zaustavite na "odaberi pravo".EC motor" putovanje: odredite protok zraka i potrebe za tlakom vašeg sustava. O ovome se ne može pregovarati i to je korak koji većina ljudi preskače jer zvuči kao matematički žargon. Ali jednostavno je, obećavam. Protok zraka se mjeri u CFM (kubičnim stopama u minuti) - to je koliko zraka vašem sustavu treba za kretanje. Tlak se mjeri u Pascalima (ili ponekad inčima vodomjera, ali nemojte naglašavati jedinice kako treba sada) - toliko jako motor mora progurati taj zrak kroz kanale, filtre ili druge prepreke. Ako imate dugi, uski kanal ili HEPA filtar koji ograničava zrak, potreban vam je veći tlak, ako je riječ o kratkom, otvorenom prostoru bez kanala.

ec-motor-airflow-pressure

Povežimo ovo sa stvarnim proizvodima koje prodajem, jer ćete tako zapravo vidjeti ovo na djelu. Ako trebate motor za standardnu uredsku ili malu stambenu HVAC postavu, [230vCentrifugalni ventilatoris motorom s vanjskim rotorom 0-10v] dobra je oklada. Kalibriran je za potrebe umjerenog tlaka, tako da podnosi 1000 do 2500 CFM bez pretjeranog rada, a kontrola 0-10v znači da možete daljinski podešavati brzinu (savršeno za pametne zgrade). Ali ako radite na malenom, tijesnom prostoru, poput ispušnog ventilatora u kupaonici ili malog ormara za poslužitelje, nešto manje ima smisla. Blauberg MEC3L-72-25P 72 mm 230 V 115 W EC motor napravljen je za kompaktne postavke. Sa 72 mm, staje u ta uska mjesta za montažu, a njegova izlazna snaga od 115 W dovoljno je za 200 do 800 CFM, što je upravo ono što je potrebno za male stambene ili hobi projekte. Ne mogu vam reći koliko je ljudi spasilo svoj projekt od potrebe za prilagođenim kanalom zgrabivši ovaj umjesto većeg, glomaznijeg motora.

Sljedeće: zahtjevi za napajanje i kontrolu. Ovo je još jedno područje u kojem vidim da ljudi rasipaju novac. EC motori rade na naponu od 115 V ili 230 V, a odabir pogrešnog znači da ćete morati ponovno spojiti cijeli sustav ili još gore, pregorjeti motor prije nego što uopće počne raditi. 230v je standard za veće, industrijske projekte jer može dati više snage na veće udaljenosti bez gubitka napona. 115v je odličan za manje, stambene ili manje komercijalne projekte gdje nemate teške vodove koji prolaze kroz prostor.

Također, kakva vam je kontrola potrebna? Želite li jednostavan prekidač za uključivanje/isključivanje ili trebate daljinski podešavati brzinu radi uštede energije? Većina EC motora dolazi s nekom vrstom upravljanja, a 0-10v je industrijski standard za upravljanje promjenjivom brzinom jer je jeftin i radi s gotovo svim sustavima automatizacije zgrade. Ako radite na malom projektu koji ne treba promjenjivu brzinu, možete odabrati EC motor fiksne brzine, koji je pristupačniji.

Čekaj, pričajmo o toj opciji 115v jer me stalno pitaju o tome. [Motor centrifugalnog ventilatora od 115 V, motorni puhač 0-10 V] savršen je za svakoga tko radi na rekonstrukciji stambenog HVAC sustava, malog skladišta ili sustava ventilacije staklenika. Kompatibilan je sa standardnim napajanjem u kućanstvu od 115 V, tako da ne trebate dovoditi električara da nadogradi vaše ožičenje, a kontrola 0-10 V znači da možete prilagoditi brzinu prema potrebi. Imao sam kupca prošle godine koji je ovo koristio za svoj staklenik - on podešava brzinu ventilatora na temelju temperature i rekao je da je smanjio svoj račun za struju za ventilaciju za 30% u prvoj godini. To je vrsta pobjede koju volimo vidjeti.

Još jedan važan faktor: veličina i prostor za montažu. Ne mogu vam reći koliko je puta netko naručio motor jer ima ispravnu CFM ocjenu, samo da bi shvatio da neće stati u kanal ili montažni nosač koji imaju. EC motori dolaze u svim veličinama, od sićušnih jedinica od 50 mm za male ispušne ventilatore do ogromnih motora od 200 mm+ za industrijsku ventilaciju. Izmjerite prvo mjesto ugradnje - visinu, širinu, dubinu i uzorak rupa za nosače za ugradnju - prije nego što pogledate specifikacije motora. Ako radite na industrijskom projektu s velikim kanalima, trebat će vam nešto dovoljno snage da gura zrak kroz te velike vodove. [230v 170W Big Motor Ec električni centrifugalni ventilatorski motori] je napravljen za to. Sa 170 W, podnosi viši tlak i veći CFM (do 4000 CFM), tako da je savršen za skladišta, proizvodne pogone ili velike komercijalne HVAC sustave. Također je izdržljiv za kontinuirani rad, što je neophodno za industrijske postavke u kojima motor radi 24/7.

Ako ste negdje između - poput poslovne zgrade srednje veličine ili maloprodajne trgovine - [230v 115W veliki motor Ec centrifugalni ventilator bez četkica] odlična je sredina. Sa 115 W, dovoljno je snažan za srednjetlačne kanale (1000 do 3000 CFM), ali je i dalje energetski učinkovit, tako da ne morate potrošiti bogatstvo na struju. Instalirao sam ih u maloprodajnim prostorima od 10.000 kvadratnih stopa i savršeno se nose s izmjenom zraka - čak i kada je trgovina krcata ljudima i treba im dodatna ventilacija.

Ne zaboravimo na izdržljivost i razinu buke, posebno ako se vaš projekt nalazi u zauzetom prostoru. EC motori su mnogo tiši od starih AC motora, ali neki su napravljeni za teške uvjete rada, bučna okruženja (poput proizvodnih pogona), a drugi su dizajnirani za tihe prostore (poput ureda ili bolnica). Potražite motore s ocjenom razine buke (mjereno u dB) ako vam je to važno. Manji motori, poput Blauberg MEC3L-72-25P, super su tihi - izvrsni za stambene prostore gdje bi glasan ventilator smetao. Veći industrijski motori imaju višu razinu buke, ali su napravljeni da podnose teške uvjete, tako da su vrijedni toga za skladišta gdje buka nije glavna briga.

Oh, i energetska učinkovitost - to je velika stvar koju većina ljudi zanemaruje pri odabiru motora. EC motori su puno učinkovitiji od AC motora, ali neki su bolji od drugih. Potražite motore s visokim IE (International Efficiency) ocjenama - IE4 je najviši za EC motore, a to znači da ćete uštedjeti najviše novca na svom računu za struju. Na primjer, standardni AC motor može imati učinkovitost od 60-70%, dok je EC motor 80-90%. Tijekom 10 godina ta razlika iznosi tisuće dolara. Recimo da imate motor koji radi 8 sati dnevno, 365 dana u godini. Razlika u učinkovitosti od 10% između dobrog i lošeg EC motora znači da ćete potrošiti dodatnih 500 USD godišnje na struju. To je bezveze.

Čekaj, razgovarajmo o uobičajenim pogreškama koje vidim da ljudi rade, jer izbjegavanje ovih uštedjet će vam mnogo glavobolje. Prvo, nemojte se odlučiti samo za najveći CFM motor koji možete pronaći. Ako kupite motor koji može pokretati 5000 CFM, ali vašem sustavu treba samo 2000 CFM, gubite energiju i imat ćete veće račune za režije. Drugo, ne zaboravite pritisak. Motor koji je izvrstan za otvorene prostore možda neće imati dovoljno pritiska za guranje zraka kroz dugi kanal. Imao sam kupca prije nekoliko godina koji je kupio motor od 2000 CFM za cijev od 100 stopa, i jedva da je pomicao zrak jer je tlak bio prenizak za tako dug rad. Treće, nemojte zanemariti napajanje. Ako vaša zgrada ima samo 115 V struje, nemojte naručiti motor od 230 V - morat ćete pozvati električara za nadogradnju, što je skupo i dugotrajno. Četvrto, nemojte preskočiti prostor za montažu. Kupci su mi vraćali motore jer nisu izmjerili otvore kanala, pa je motor bio prevelik da bi mogao stati.

ec-motor-fit-control

Sada, stavimo sve ovo zajedno u brzi kontrolni popis koji možete koristiti za svoj sljedeći projekt:

Izračunajte potreban CFM i tlak: upotrijebite duktulator ili HVAC alat za dimenzioniranje kako biste saznali koliko zraka trebate i koliko jako ga motor mora tjerati.
Provjerite svoje napajanje: je li 115v ili 230v? To će odmah suziti vaše motoričke mogućnosti.
Odlučite o potrebama kontrole: Trebate li promjenjivu brzinu (0-10v) ili fiksnu brzinu?
Izmjerite svoj prostor za montažu: širinu, visinu, dubinu i uzorak rupa za montažu.
Odaberite ocjenu učinkovitosti: potražite motore s oznakom IE4 kako biste uštedjeli na računima za energiju.
Uskladite trajnost sa svojim okruženjem: tihi stambeni prostori u odnosu na gruba industrijska okruženja.

Ako još uvijek niste sigurni, to je sasvim normalno. Radim to godinama, pa čak i ja dvaput provjeravam specifikacije za velike industrijske projekte. Najbolji dio kod EC motora je to što postoji savršeno uklapanje za gotovo svaki projekt - samo morate znati što tražiti.

Završimo ovo kratkim primjerom kako to funkcionira u stvarnom životu. Pretpostavimo da radite na poslovnoj zgradi od 2500 kvadratnih stopa s kanalom od 50 stopa, trebate 2200 CFM, promjenjivu kontrolu brzine i tihi rad za okupirane prostore. Što biraš? [230v centrifugalni ventilatori s motorom s vanjskim rotorom 0-10v] su upravo to. Ima odgovarajući CFM i pritisak, radi na 230 V (standardno za poslovne zgrade), ima kontrolu 0-10 V i dovoljno je tih za ured. Još jedan primjer: vlasnik kuće nadograđuje svoj kupaonski ispušni ventilator, treba mu 300 CFM, 115 V i malenu veličinu. Blauberg MEC3L-72-25P je savršen - dovoljno malen da stane u postojeći kanal, koristi standardnu struju u kućanstvu i dovoljno je tih da ga ne čujete dok gledate TV.

Na kraju dana, odabir pravog EC centrifugalnog motora puhala ne mora biti kompliciran. Radi se o usklađivanju specifičnih potreba vašeg projekta sa specifikacijama motora, a ne samo nagađanju na temelju cijene ili marke. Pomogao sam stotinama kupaca da odaberu pravi motor i mogu vam reći da oni koji odvoje vrijeme za ovaj korak završe sa sustavima koji besprijekorno rade godinama, štede novac na energiji i izbjegavaju gnjavažu oko vraćanja pogrešnog dijela.

Ako radite na projektu i još uvijek niste sigurni koji je motor pravi za vas, tu sam da vam pomognem. Trebate li pomoć u izračunavanju CFM i tlaka, u određivanju napajanja ili samo želite još jednom provjeriti odgovara li motor vašem prostoru, ne ustručavajte se obratiti nam se. Imamo sve ovdje spomenute proizvode i više, tako da možemo pronaći točno ono što vam je potrebno za vaš projekt.

Reference:

Ministarstvo energetike SAD-a. (2022).HVAC sustavVodič za učinkovitost.
Međunarodno udruženje za kretanje i kontrolu zraka. (2021).Centrifugalni puhačStandardi specifikacije motora.
Međunarodna elektrotehnička komisija. (2020). IE ocjena učinkovitosti za električne motore.
Blauberg grupa. (2023). Priručnik za primjenu EC motora za ventilacijske sustave.
Uprava za zaštitu na radu. (2022). Najbolje prakse industrijske ventilacije.
