Suzhou Blauberg Motoren Technology Co., Ltd. jedan je od vodećih proizvođača i dobavljača blauberg gk-b355e-ec-05 355mm ec ventilatora u Kini. Dobrodošli da ovdje kupite masovno visokokvalitetne prilagođene proizvode proizvedene u Kini i dobijete ponudu iz naše tvornice. Za savjetovanje o cijeni kontaktirajte nas.

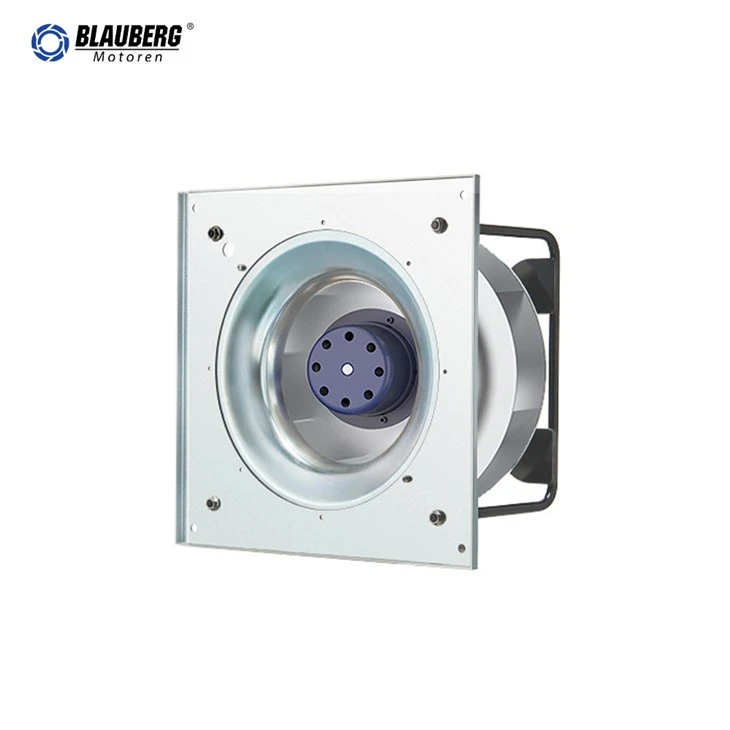

Blauberg GK-B355E-EC-05 je tro-fazni EC centrifugalni ventilator zakrivljen unatrag s potpornim okvirom i metalnim rotorom. Prihvaća 200-260 VAC na 50/60 Hz, radi na 1900 okretaja u minuti i pruža 0-10 VDC ili PWM kontrolu brzine, statusni relej, RS485 komunikaciju i povratnu informaciju o tahometru.
Osnovne informacije
| Model | GK-B355E-EC-05 | Vrsta proizvoda | EC prema natrag-centrifugalni ventilator sa utikačem |
| Faza | 3~ | Nazivni napon | 200-260 VAC |
| Frekvencija | 50/60 Hz | Nazivna brzina | 1900 okretaja u minuti |
| Maksimalna ulazna snaga | 700 W | Maksimalna ulazna struja | 2.2 A |
| Razina zvuka | 81 dB(A) | Temperatura okoline | -25 stupnjeva C do +60 stupnjeva C |
| Certifikacija | CCC | RoHS | Svi materijali su u skladu s RoHS |
Tehnički opis
| Dimenzije | 500 x 500 x 322 mm | impeler | Metal |
| Rotacija | U smjeru kazaljke na satu, gledano prema rotoru | Površina rotora | Prskanje plastike |
| Stupanj zaštite | IP55 | Izolacijski razred | Klasa F |
| Dužnost / ležaj | S1 / Kuglični ležaj | Motor | EC motor s vanjskim-rotorom |
| Zaštita | Statusni relej, zaključani-rotor, toplinska zaštita, zaštita od prenapona, podnapona, prekostruje i mekog-starta | Duljina kabela | 500 +/-20 mm |
| Vlažnost | 5%-90% RH | Ispuštanje impelera | Aksijalno i radijalno odstupanje ne prelazi 1 mm |
Primjena proizvoda
| 1 | Stupac za punjenje | 9 | Projekt hlađenja opreme |
| 2 | Sustav za odvod dima iz kuhinje | 10 | Projekt ventilacijske jedinice |
| 3 | Projekt FFU | 11 | Projekt AHU |
| 4 | Hlađenje računalne sobe | 12 | Projekt pročišćivača zraka |
| 5 | Željeznički prijevoz Klima-uređaj | 13 | Projekt izmjenjivača topline |
| 6 | Električni uređaji | 14 | Projekt telekom kontejnera |
| 7 | Projekt FanGrid | 15 | Projekt hlađenja podatkovnog centra |
| 8 | Projekt ventilacijske opreme | 16 | Industrijski rashladni sustav |
Zračna izvedba

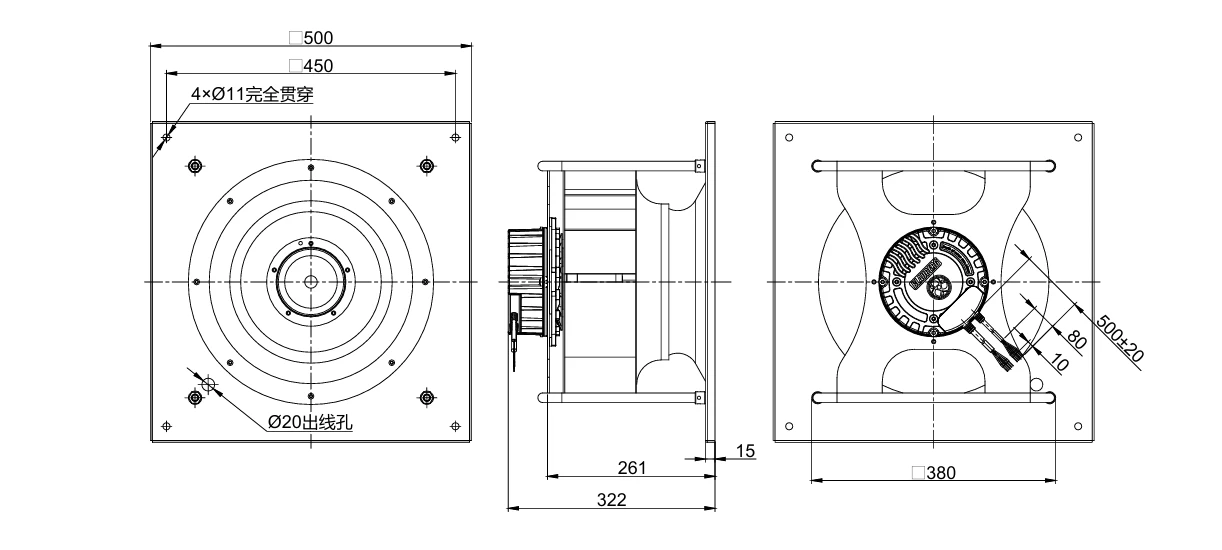

Ukupne dimenzije
Električni priključak
Ožičenje za napajanje i upravljanje
| Linija | Terminal | Boja | Funkcija |
| Vlast | PE | Zeleno/žuto | Zaštitno uzemljenje |
| Vlast | U0 / L1 | Plava | Provodnik pod naponom L1 |
| Vlast | U1 / L2 | Smeđa | Provodnik pod naponom L2 |
| Vlast | U2 / L3 | Crna | Provodnik pod naponom L3 |
| Vlast | U3 / NC | Bijela | Normalno zatvoreni kontakt statusnog releja |
| Vlast | U4 / COM | Sivo | Zajednički kontakt statusnog releja |
| Kontrolirati | U5 / RSA | Smeđa | RS485 priključak |
| Kontrolirati | U6 / RSB | Sivo | RS485 priključak |
| Kontrolirati | U7 / 0-10V/PWM | Žuta boja | 0-10 VDC ili PWM ulaz brzine; preporučena amplituda PWM 10 V |
| Povratne informacije | U8 / FG | Bijela | Izlazni signal-tahometra brzine |
| Kontrolirati | U9 / +10V | crveno | Vanjski +10 VDC izlaz |
| Kontrolirati | U10 / GND | Plava | Referentno uzemljenje |
Povratne informacije tahometra:Ventilator daje izlaz brzine otvorenog-kolektora. Kupac isporučuje Vfg i vučni-otpornik; Vfg=3-30 VDC i R moraju biti najmanje 1000 x Vfg ohma.
Dodatne napomene
- Spojite strujne i upravljačke vodove strogo prema dijagramu ožičenja kako biste spriječili oštećenje ventilatora.
- Nemojte spajati bijelu signalnu žicu izravno na crvenu signalnu žicu ili vanjski DC izvor napajanja.
- Ako ventilator ne radi nakon pokretanja, provjerite ulazni napon-kontrole brzine i ožičenje. Nemojte dodirivati impeler ili rotor nakon uključivanja struje.
- Ventilatoru treba nekoliko sekundi da se pokrene. Nemojte dodirivati impeler ili rotor dok je pod naponom ili radi malom brzinom.
- Za sukladnost s elektromagnetskom podnošljivošću prema EN 55014, potreban je dodatni feritni prsten na napojnom vodu; ne isporučuje se s ventilatorom.
- Osobe koje nemaju potrebne fizičke, osjetilne ili mentalne sposobnosti, iskustvo ili znanje mogu koristiti ventilator samo pod nadzorom. Držite ga podalje od djece.
- Oštećeni kabel za napajanje mora zamijeniti proizvođač.
- Motor je dio ventilatora i ne smije raditi bez impelera ili opterećenja.
- Nakon raspakiranja ponovno zapakirajte proizvod za skladištenje. Čuvajte ga u čistom, prozračenom skladištu na -40 °C do +80 °C, ispod 95% RH, bez korozivnih plinova, i najmanje 15 cm iznad poda.
preuzimanje
GK-B355E-EC-05
