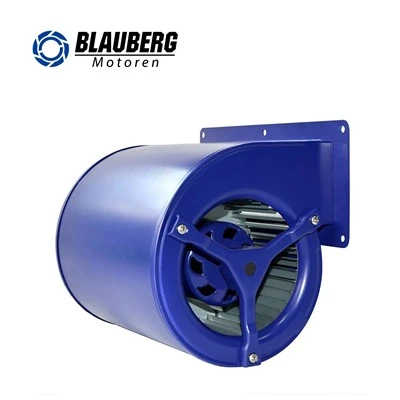

Name: Kina Blauberg DC-F146B-EC-V2 146mm EC centrifugalni puhač s dva ulaza Proizvođači Dobavljači Tvornica - Blauberg
Brand: Blauberg Motoren
SKU: 316319104

Suzhou Blauberg Motoren Technology Co., Ltd. jedan je od vodećih proizvođača i dobavljača blauberg dc-f146b-ec-v2 146mm ec centrifugalnog puhala s dvostrukim ulazom u Kini. Dobrodošli da ovdje kupite masovno visokokvalitetne prilagođene proizvode proizvedene u Kini i dobijete ponudu iz naše tvornice. Za savjetovanje o cijeni kontaktirajte nas.

Osnovne informacije

Model	DC-F146B-EC-V2	Vrsta proizvoda	EC centrifugalni puhač s dva ulaza
Faza	1~	Nazivni napon	115 VAC
Raspon napona	92–138 VAC	Frekvencija	50/60 Hz
Nazivna brzina	2400 ±5% RPM	Maks. Ulazna snaga	115 W
Maks. Ulazna struja	1.6 A	Razina zvuka	66 dB(A)
Temperatura okoline	-25 do +60 stupnjeva	Certifikacija	CCC, CE, RoHS
Zaštita	IP55	Izolacijski razred	Klasa B

Tehnički opis

Dimenzije	229,5 × 277,3 × 229 mm	Težina	2 kg
Model motora	EC072AC115V115W	Veličina motora	72 mm
impeler	Plastika, 59 oštrica	Smjer protoka zraka	Svuda okolo
Rotacija	U smjeru kazaljke na satu, gledano prema rotoru	Kućište / rotor	Rastegnuto kućište/rotor obložen plavim prahom-
Položaj ugradnje	Bilo koji položaj	Način rada	S1 kontinuirani rad
Ležaj	Kuglični ležaj	Duljina kabela	260 ±20 mm
Vlažnost	Rad 5%–90% RH; skladištenje 5%–95% RH	Temperatura skladištenja	-40 do +80 stupnjeva
Električna sigurnost	1800 VAC/50 Hz 1 s; curenje Manje ili jednako 10 mA; struja dodira Manja ili jednaka 3,5 mA	Kontrolirati	0–10 VDC / PWM
Zaštita motora	Blokirani rotor, toplinski, prenaponski/podnaponski, nadstrujni i meki start	Snaga vijka	Razred 8.8

Primjena proizvoda

1	Stupac za punjenje	9	Projekt hlađenja opreme
2	Sustav za odvod dima iz kuhinje	10	Projekt ventilacijske jedinice
3	Projekt FFU	11	Projekt AHU
4	Hlađenje računalne sobe	12	Projekt pročišćivača zraka
5	Željeznički prijevoz Klima-uređaj	13	Projekt izmjenjivača topline
6	Električni uređaji	14	Projekt telekom kontejnera
7	Projekt FanGrid	15	Projekt hlađenja podatkovnog centra
8	Projekt ventilacijske opreme	16	Industrijski rashladni sustav

Zračna izvedba

DC-F146B-EC-V2 Air Performance

Ukupne dimenzije

DC-F146B-EC-V2 Overall Dimensions

Električni priključak

DC-F146B-EC-V2 Electrical Connection

Linija	veza	Oznaka	Boja	Funkcija / Zadatak
dalekovod		PE	Zeleno/žuto	Zaštitno uzemljenje
dalekovod	U1	L	Smeđa	Mrežno napajanje, vodič pod naponom
dalekovod	U2	N	Plava	Mrežno napajanje, neutralni vodič
Kontrolna linija	U4	+10 V	crvena	Fiksni izlaz od 10 VDC, ±5%, max. 10 mA; napajanje vanjskog uređaja; SELV
Kontrolna linija	U5	Kontrola brzine	Žuta boja	0–10 V/PWM ulaz; maksimalna amplituda PWM 10 V; SELV
Kontrolna linija	U6	Povratna informacija signala	Bijela	Tach izlaz, 2 impulsa/okretaj; prilagodljiv ili konvertiv u RD signal; SELV
Kontrolna linija	U7	GND	Plava	Referentno uzemljenje za kontrolno sučelje; SELV

Postavke kontrole brzine

Metoda kontrole	Radni uvjeti
Punom brzinom	Kratko spojite crveni (+10 V) i žuti (-kontrola brzine) vodiče.
0–10 VDC	Motor se pokreće iznad 1,0 V i zaustavlja ispod 0,5 V.
PWM	Frekvencija 1–10 kHz; preporučena amplituda 10 V ±5%. Motor se pokreće iznad 10% rada i zaustavlja ispod 5% rada.
Potenciometar	Preporuča se potenciometar od 10 kΩ.

Bilješka

1	Spojite strujne i upravljačke vodiče strogo prema dijagramu ožičenja.
2	Ne spajajte bijeli signal-vodič povratne veze izravno na crveni vodič ili na vanjsko istosmjerno napajanje.
3	Ako se puhalo ne pokrene, provjerite ulaz-kontrole brzine. Spriječite ozljede od neočekivanog pokretanja i nikada ne dodirujte rotor dok je pod naponom.
4	Pokretanje može potrajati nekoliko sekundi. Nemojte dodirivati impeler ili rotor dok je pod naponom ili radi malom brzinom.
5	Prije uključivanja napajanja, provjerite jesu li motor i sklop puhala sigurno instalirani.
6	Nemojte povlačiti kabel za napajanje. Oštećeni kabel mora zamijeniti proizvođač.
7	Nemojte ispuštati ili udarati motor.
8	Ne perite motor; vlaga može smanjiti učinkovitost izolacije i stvoriti sigurnosnu opasnost.
9	Posavjetujte se s proizvođačem prije uporabe proizvoda izvan dogovorenih radnih uvjeta.
10	Kućište motora može ostati vruće kratko vrijeme nakon isključivanja. Poduzmite mjere za sprječavanje opeklina.
11	Održavajte kućište čistim i spriječite ulazak krhotina tijekom instalacije.
12	Prije prvog rada, okrenite rotor rukom kako biste potvrdili da nema sudara, smetnji ili ometanja.
13	Motor je dio puhala i ne smije raditi sam bez impelera ili opterećenja.
14	Za pohranu nakon raspakiranja ponovno zapakirajte proizvod i držite ga na temperaturi od -40 do +80 stupnjeva, RH manjoj ili jednakoj 95%, u čistom prozračenom prostoru bez korozivnih plinova i najmanje 15 cm iznad poda.
15	Postavite puhalo izvan dohvata djece i ne dopustite djeci da njime upravljaju.
16	Proizvođač zadržava pravo na konačno tumačenje ove specifikacije.

Životni vijek i održavanje, jamstvo

1	Projektirani životni vijek je 50 000 sati, ograničen životnim-kugličnim ležajem na 40 stupnjeva. Stvarni vijek trajanja ovisi o temperaturi, vlažnosti, instalaciji, opterećenju i radnom okruženju.
2	Očistite i održavajte puhalo svakih 3-6 mjeseci, prilagođeno radnom okruženju.
3	Kompletan proizvod pokriven je dvo-godišnjim jamstvom od datuma isporuke. Kvar-kvalitete proizvoda bit će popravljen ili zamijenjen. Isključena su oštećenja uzrokovana neovlaštenom demontažom, nestručnim rukovanjem, ljudskim djelovanjem, prirodnom katastrofom ili drugom višom silom.
